В приточных установках применяются рекуператоры различной конструкции – регенеративные роторные, пластинчатые, с промежуточным теплоносителем, с компрессорно-конденсаторным блоком и трубчатые. Наиболее перспективной в этом плане нам видится наша новая разработка – трубчатые рекуператоры противоточной конструкции с поперечным либо диагональным обтеканием.
Сделать запрос

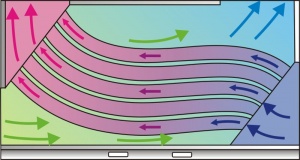

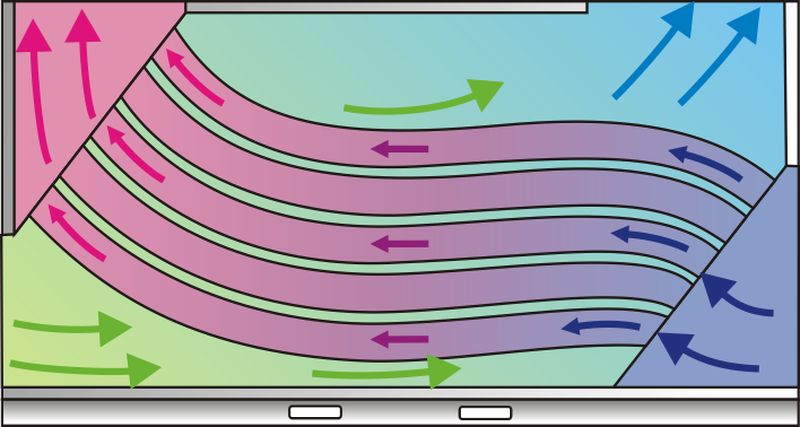

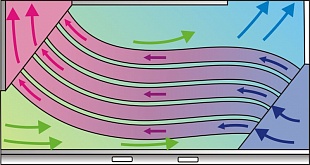

Основной элемент трубчатого рекуператора  –  гофрированные тонкостенные трубы из алюминиевого сплава. При своей высокой эффективности – до 85%, такие рекуператоры просты в производстве и обслуживании, дёшевы, не имеют движущихся элементов, не так боятся загрязнений и практически не подвержены обмерзанию.


Технические особенности трубчатых модулей рекуперации тепла

  • Эффективность до 85%
  • Стоимость значительно ниже, чем у роторных рекуператоров
  • Не имеют утечки воздуха между потоками
  • Возможность работы с сильно запыленным воздухом
  • Возможна работа с окрасочно-сушильными камерами
  • В меньшей степени подвержены обмерзанию, чем роторные
  • Теплообменные трубы – из алюминиевого сплава, либо из нержавеющей стали AISI 304
  • Не имеют движущихся элементов и не подвержены износу
  • Срок службы модуля рекуперации – не менее 25 лет, теплообменные элементы легко заменяются


Дополнительные варианты использования модуля рекуперации тепла

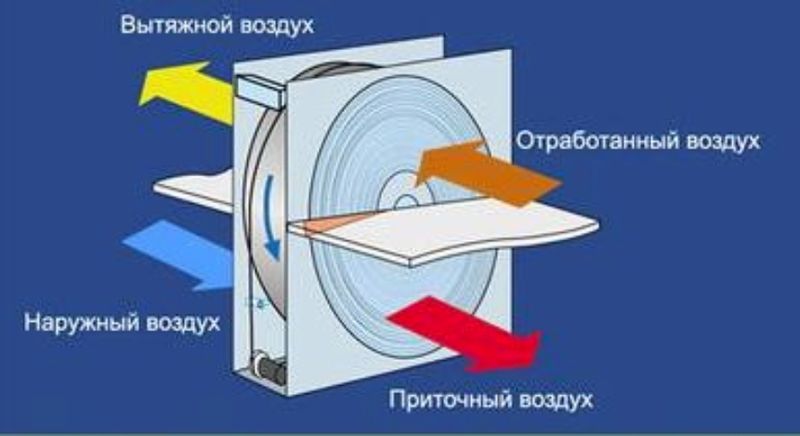

  • Вращающийся роторный рекуператор
  • Компрессорно-конденсаторный рекуператор с температурной эффективностью до 90%, работа на обогрев либо на охлаждение (не нужен дополнительный наружный блок)

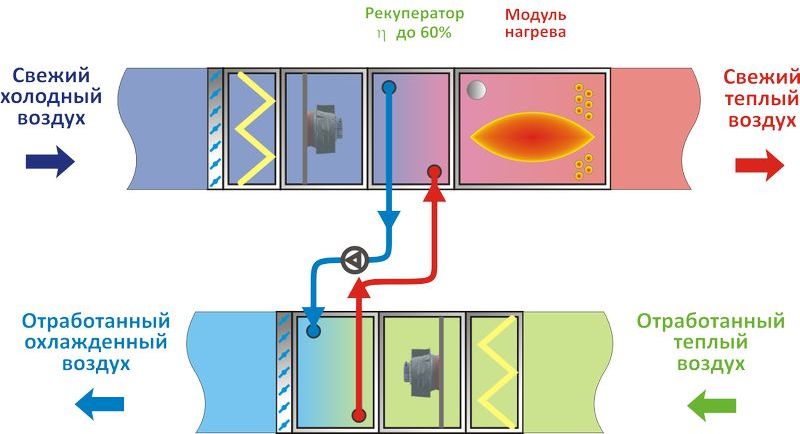

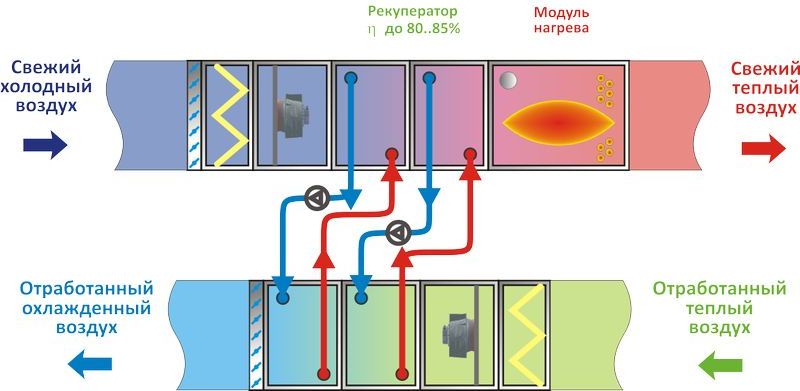

  • Система утилизации тепла с незамерзающим промежуточным теплоносителем на основе этиленгликоля с эффективностью до 55% (2 ступенчатый – до 85%)


Пример:

Для подогрева приточного воздуха объемом 50 000 м³/ч от –38°С до +22°С требуется около 1 000 кВт тепла. В рекуператоре приточный воздух подогревается теплом уходящего воздуха от –38°С до +13°С, при этом возвращается около 850 кВт тепла. Таким образом, для догрева воздуха до +22°С теперь достаточно 150 кВт. Экономия составит около 100 м³ газа или 500 руб в час. При двухсменной работе, экономия за месяц может составить до 170 тыс.руб., за сезон  –  до 485 тыс. руб.
